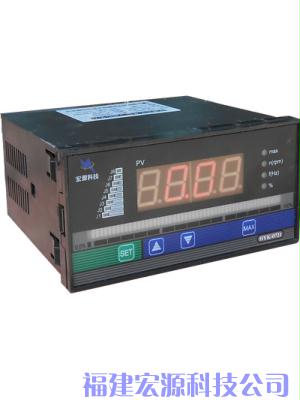

HYD型轉速信號測控裝置

發布時間：2023-03-09 來源：宏源電力瀏覽量：0

產品描述

◇ 概述

HYD型轉速信號測控裝置采用工業控制模塊和外圍芯片組成

，適用于水輪發電機組的轉速或頻率測量和控制

?div id="jpandex" class="focus-wrap mb20 cf">？涩F(xiàn)場顯示

，并提供標準模擬量輸出和可調報警繼電器接點輸出

。

◇ 特點

n HYD型轉速監控裝置集頻率表

、轉速表

、轉速繼電器

、轉速測試儀表于一體

，是多用途轉速監控儀表；

n 轉速測量采用了變閘門測周期的先進測量原理

，具有測量精度高

，實用性強的特點；

n 裝置測控精度只決定于晶振的誤差和穩定性

，因此轉速接點出口值可保持長期運行而不變化

；

n 轉速接點輸出采用回差閉鎖方式防止波形畸變引起的輸出誤動作；

n 該裝置還具有標準4～20mA電流輸出

，或RS485 Modbus通訊串口輸出

，可以方便的與水電廠計算機監控系統連接。

◇ 主要技術參數

n 輸入信號：永磁機信號或發電機PT信號

；

n 測頻范圍：0.1~99.9Hz

；

n 輸入信號(電壓)：0.5～250VAC；

n 測量精度：0.1%±1

；

n 輸出信號：五路

、六路、七路

、八路

、九路、十路中心轉速為5%Ne

、（15%Ne）

、35%Ne、 80%Ne

、 95%Ne

、99%Ne（100%Ne）

、110%Ne、120%Ne

、130%Ne

、140%Ne（可在該設定值范圍內任意調整）；

n 最大值記憶：按面板上最大值按鈕

，即可將本次開機當前時刻的最高轉速百分比顯示出來

，按復位按鈕即可清除；

n 輸出接點：J1～J10可由用戶在所定范圍內整定

。

n 輸出接點容量：5A/220VAC

、3A/220VDC

n 顯示方式：4位LED顯示，即可在頻率與百分比

，轉速之間切換顯示

；

n 模擬量輸出：4-20mA（對應于機組轉速0％Ne～200％Ne）

n 通訊輸出：RS485Modbus串口輸出；

n 供電電源：交直流通用110V～220V

；

n 功耗：小于10W

；

n 中心頻率（即永磁機頻率）0~100Hz可調，出廠時為50Hz

；

n 具有斷電報警功能;
